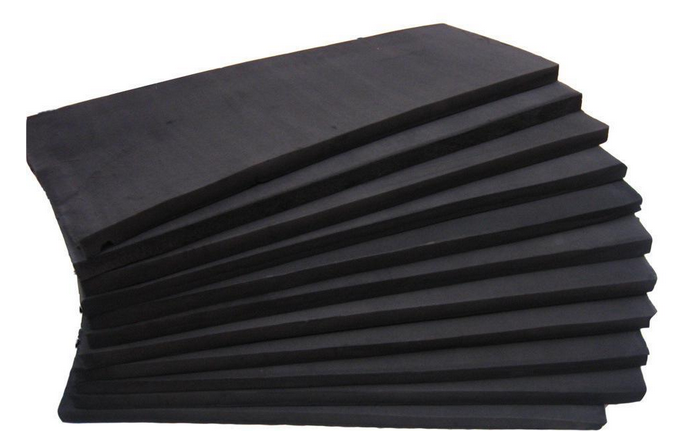

高发泡是相对低发泡而言的。低发泡(俗称一步法发泡)是将经过混炼充分混合的物料制成一定形式的片材，置于模压机模具中加热加压，交联剂分解而使树脂交联,达到一定交联度后,进一步升高温度使发泡剂分解，此时一般温度为150～180℃，压力为5～21Mpa。待发泡剂完全分解(30～60分钟)后卸压，使热物件膨胀并从模具中弹出，在2～3秒内完成发泡。其发泡倍率一般为5～15倍。高发泡(又称二次发泡)将经过充分混炼的物料在模具中加热加压下完成交联，并有部分发泡剂分解产生部分发泡，将模具冷却到一定温度取出，在常压下进行二次加热发泡。其发泡倍率可在30～45倍。物理发泡剂适用于高发泡，而化学发泡剂适用于低发泡。

　　用途：一般用于印压高频材料，达到材料外观立体的效果。
